WANGKONG蓄电池监测系统

在通信、电力、银行、证券、政府等信息系统中,蓄电池组是重要的储能设备,它可保证重要设备的不间断供电。但如果不能妥善地管理使用蓄电池组,例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降,即使只有一节电池性能恶化,也会严重影响整组电池的性能,对停电时的整个系统正常供电造成隐患。因此能及时发现蓄电池组隐患的蓄电池监测系统,对于维护重要系统的正常运转具有十分重要的意义。

广州网控通信科技有限公司致力于信息技术及智能控制的研发应用,致力于硬件及软件的核心技术的自主研发,是一家拥有自主核心技术智能网络控制集成模块的硬核型高新技术企业。公司基于近二十年配电监控领域和蓄电池在线监测的实践及强大的研发能力,针对蓄电池在强电磁干扰等复杂环境下,市面上绝大部分蓄电池监测系统测量数据不准等用户实际需求痛点,同时面向未来的物联网应用,全新推出了具有自主知识产权的WANGKONG 蓄电池监测系统。

稳定可靠是一套好的监测系统的重要标准,WANGKONG 蓄电池监测系统正是这样一套在复杂特殊的蓄电池应用环境下能稳定可靠的监测蓄电池的各项重要参数,及时发现蓄电池隐患的好系统!



系统组成

WANGKONG 蓄电池监测系统组成:GNC-BM 蓄电池在线监测仪和GNC-BM-CS 单体蓄电池传感器。

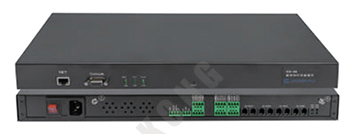

GNC-BM 蓄电池在线监测仪

负责信号的集中采集及传输,每条总线上最多连接128个CS单体蓄电池传感器,最多可通过4条总线监测4组蓄电池组。具备一个Ethernet以太网口和RS485通讯口。支持多种通讯协议接入中心管理软件。





GNC-BM-CS 单体蓄电池传感器

可实时在线监测单体蓄电池的关键运行参数:电压、内阻和负极柱温度。通过专属总线与WANGKONG 蓄电池监测系统进行连接通讯。支持2V、12V电压类型的铅酸蓄电池。



系统特点

WANGKONG 蓄电池监测系统实时在线监测各单体蓄电池的电压、内阻、负极柱温度和组充放电电流等关键参数,分析判断蓄电池组的运行状态和蓄电池的健康状态SOH。实现单体蓄电池劣化情况的早期诊断和预警,在蓄电池系统异常情况下及时告警。

WANGKONG 蓄电池监测系统采用单体式蓄电池监测模块安装拓扑结构,极大地降低了施工和维护成本。且单体式监测方案有效控制了蓄电池监测线的长度,提高了蓄电池系统的整体电气安全性。

专业的抗干扰

在很多具有强电磁干扰复杂应用环境下,容易导致监测模块无法正常测量,而我们的监测传感器测量电路采用先进抗干扰技术,有效滤除来自充电设备和负载回路的干扰,获得稳定准确的测量值,确保蓄电池监测系统的有效性。

物联网产品

除了支持多种通讯协议接入上位机中心管理软件:GNC协议,ModbusTCP等,作为面向未来物联网应用的物联网产品,WANGKONG 蓄电池监测系统采用的MQTT协议,为阿里、百度、腾讯、Aws、Azure等主流的物联网云服务提供专门适配,数据传输采用TLS安全加密方式,保证数据的机密性和完整性,并且支持同时接入两个云平台,可同时向2个中心发送数据,实现冗余备份系统。

兼具专业可靠性及方便易用性

作为蓄电池的辅助监测系统,WANGKONG 蓄电池监测系统通过采用低功耗设计,将对蓄电池的影响降到最低,同时提高自身的电气安全性,确保自身的可靠运行,不影响蓄电池的正常运行,实现辅助监测系统的专业可靠性。

在兼具专业可靠性的同时,WANGKONG 蓄电池监测系统通过配套设备配置工具、传感器上直观的LED呼吸灯和传感器的自检功能,做到方便运维,提高运维效率和可靠性。

低功耗:超低静态电流:小于5mA(12V模块)或小于10mA(2V模块)。减少监测模块从蓄电池获取电能的需求,监测模块对蓄电池自身状态的影响基本可以忽略。

电气安全: 监测模块通讯总线电气与蓄电池极柱电气间隔离耐压达3000Vrms。监测模块内部测量回路和供电回路均带有过流保护电路。

硬件自检: 传感器硬件自检功能,当自身电路故障或工作条件超出限值时发出告警信息。提高监测系统自身的安全性和监测数据的有效性。

配置工具:便于产品批量安装和快速配置。支持设备在线远程升级。方便产品部署和维护,有效降低人工成本。

LED指示灯:设备端可根据各监测量预设阈值判断各蓄电池的健康状态,结合单体监测模块上的双色LED呼吸灯设计,直观显示所监测蓄电池的SOH健康状态。同时做为通讯指示灯,方便查找定位各单体模块。

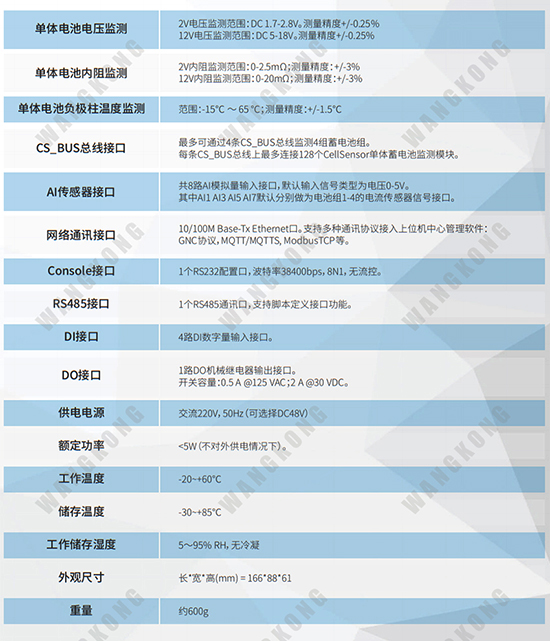

技术参数
